Grundlagen erklärt
Was ist ein Umspannwerk?

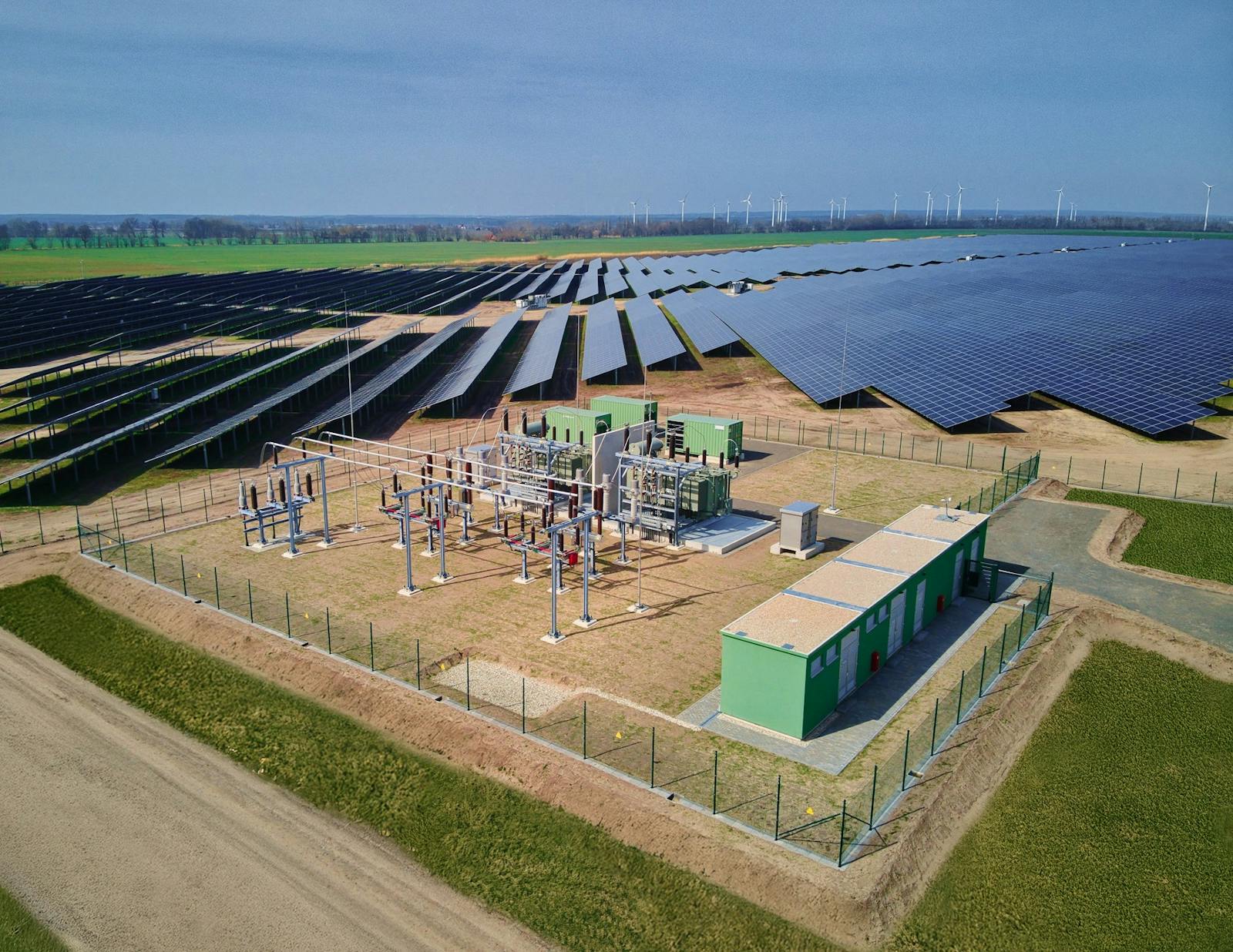

Ein Umspannwerk ist eine elektrische Anlage, in der elektrische Energie von einer Spannungsebene auf eine andere transformiert wird. Herzstück ist dabei der Transformator, der die Spannung entweder hochtransformiert oder auf eine niedrigere Ebene absenkt. So wird der Strom, der in einem Kraftwerk oder in erneuerbaren Wind- und Solaranlagen erzeugt wird, zunächst auf eine hohe Spannung gebracht, damit er verlustarm über weite Strecken transportiert werden kann. Am Zielort wird die Spannung wieder abgesenkt, bevor sie an die Verbraucher weitergegeben wird.
Die Umwandlung der Spannung ist notwendig, weil unterschiedliche Bereiche des Stromnetzes mit unterschiedlichen Spannungsebenen betrieben werden – von der Hochspannungsebene im Übertragungsnetz über die Mittelspannung bis hin zur Niederspannung beim Endverbraucher.
Technik verständlich
Wie funktioniert ein Transformator?
Der Transformator nutzt die magnetische Kopplung zweier Spulen, um elektrische Energie von einem Stromkreis in einen anderen zu übertragen und dabei die Spannung zu verändern. Über ein sich änderndes magnetisches Feld wird die Energie zwischen den Wicklungen übertragen, ohne dass eine direkte elektrische Verbindung besteht. Auf diese Weise lässt sich elektrische Energie präzise und effizient von einer Spannungsebene auf eine andere transformieren – die Grundlage jedes Umspannwerkes.
Komponenten im Detail
Aufbau und Anlagenteile eines Umspannwerks
Ein Umspannwerk besteht aus mehreren aufeinander abgestimmten Anlagenkomponenten, die gemeinsam eine zuverlässige Energieübertragung und -verteilung ermöglichen. Die Sammelschiene verbindet die einzelnen Schaltfelder, während Leistungsschalter elektrische Stromkreise schalten und im Fehlerfall gezielt abschalten. So entsteht eine leistungsfähige und auf die jeweiligen Standortanforderungen abgestimmte Energieinfrastruktur.
Zu den wichtigsten Komponenten zählen:
Für die Umwandlung zwischen den Spannungsebenen.
Vernetzte Energie
Umspannwerke im Stromnetz: Bindeglied zwischen den Spannungsebenen
Umspannwerke sind das Bindeglied zwischen den verschiedenen Ebenen des Stromnetzes. Im Übertragungsnetz wird elektrische Energie mit sehr hoher Spannung über große Entfernungen transportiert – häufig über Freileitungen, zunehmend aber auch über Erdkabel. Übertragungsnetzbetreiber sorgen dafür, dass die einzelnen Stromnetze stabil und ausbalanciert bleiben.
An den Schnittstellen des Netzes speisen Umspannwerke die Energie in die nächste Spannungsebene ein. Sie helfen dabei, Schwankungen auszugleichen, Lasten zu verteilen und die Einspeisung aus unterschiedlichen Quellen zu koordinieren. Kraftwerke, erneuerbare Anlagen und Batteriespeicher werden über Umspannwerke an das Stromnetz angeschlossen und speisen so ihre elektrische Energie in das Gesamtsystem ein.
Motor der Energiewende
Bedeutung für die Energiewende und ein stabiles Energiesystem
Mit dem wachsenden Anteil erneuerbarer Energien steigt auch die Bedeutung leistungsfähiger Umspannwerke. Wind- und Solaranlagen erzeugen Strom oft dezentral und schwankend – Umspannwerke und Umspannstationen sorgen dafür, dass diese Energie zuverlässig ins Netz gelangt. In Kombination mit Batteriespeichern lassen sich Erzeugung und Verbrauch besser ausgleichen, was zu einer stabilen Energieversorgung beiträgt.
Ein modernes Umspannwerk ist damit ein zentraler Baustein für ein zukunftsfähiges Energiesystem: Es macht die Integration erneuerbarer Quellen möglich und sichert die effiziente Versorgung von Industrie und Haushalten.
Von Idee zur Anlage
Planung, Genehmigung und Errichtung eines neuen Umspannwerks
Bevor ein neues Umspannwerk errichtet wird, steht ein sorgfältiges Planen und ein umfassendes Genehmigungsverfahren an. Dabei werden der geeignete Standort, die Anbindung an das Übertragungsnetz und die Anforderungen des Stromnetzes berücksichtigt. Auch der Schutz der Anwohner sowie der Naturschutz spielen eine wichtige Rolle – etwa in Bezug auf die Geräuschentwicklung der technischen Anlage. Eine durchdachte Planung stellt sicher, dass die Infrastruktur langfristig sicher, effizient und im Einklang mit ihrer Umgebung betrieben werden kann.
Ihre Fragen beantwortet
Häufig gestellte Fragen rund um Umspannwerke
Ein Umspannwerk ist eine elektrische Anlage im Stromnetz, die verschiedene Spannungsebenen miteinander verbindet. Mithilfe von Transformatoren wird elektrische Energie von einer Spannung auf eine andere umgewandelt. Dadurch kann Strom aus Kraftwerken und erneuerbaren Anlagen sicher weitergeleitet und für Verbraucher nutzbar gemacht werden.
