Einsatzbereiche
Wofür wir 380-kV-Umspannwerke realisieren

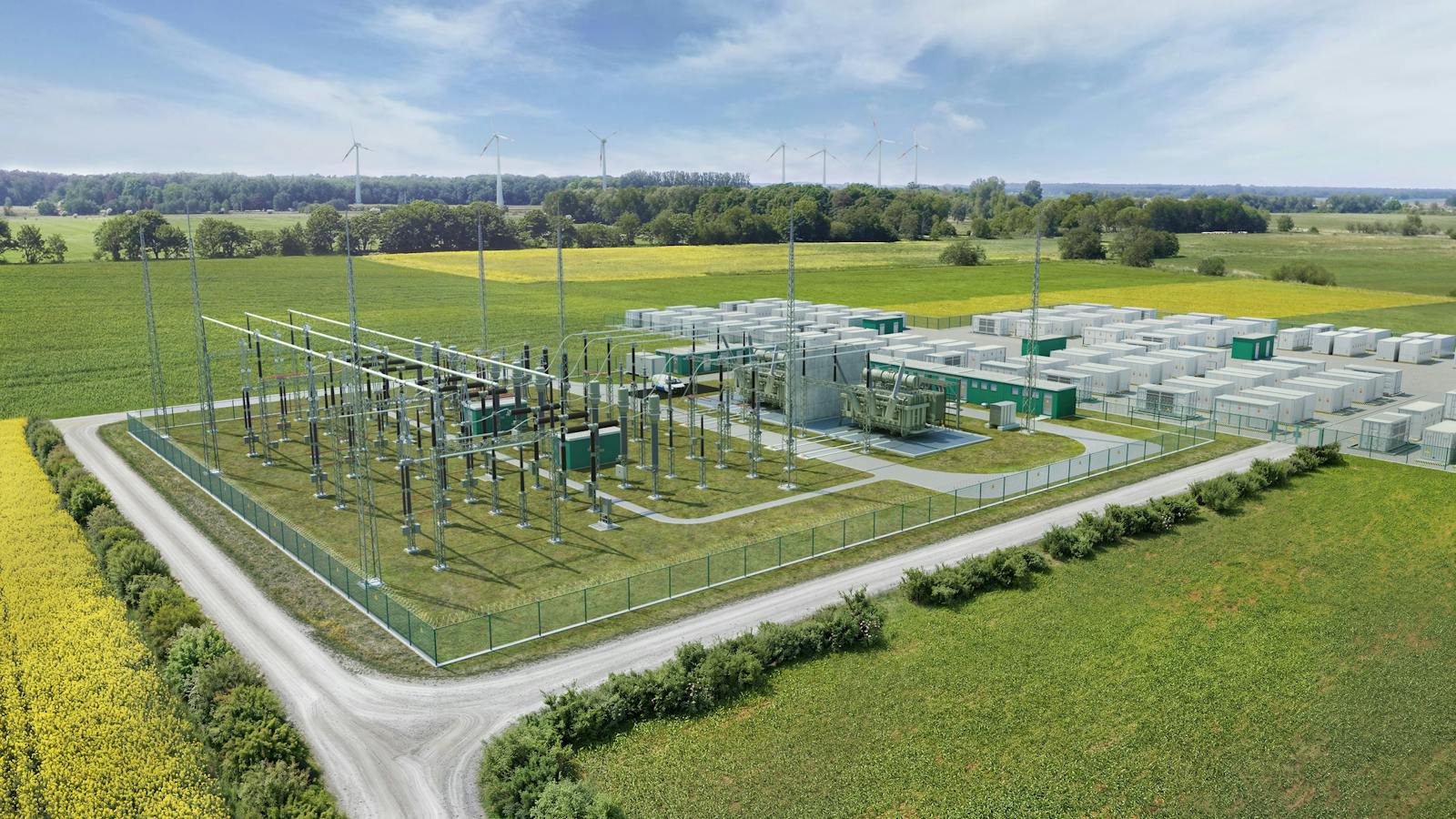

380-kV-Umspannwerke bilden zentrale Netzknoten und verbinden große Vorhaben mit dem Übertragungsnetz.
Erzeugung und Speicher
Anbindung großer Wind- und Solarparks sowie von Batteriespeichern, die hohe Leistungen in das Übertragungsnetz einspeisen sowie beziehen.
Industrie und Infrastruktur
Anschluss industrieller und infrastruktureller Projekte mit hohem Leistungsbedarf an die übergeordneten Netzebenen.
Kritische Infrastruktur
Höchstspannungs-Umspannwerke als zentrale Netzknoten mit höchsten Anforderungen an Verfügbarkeit, Redundanz und Ausfallsicherheit.
Aus einer Hand
Schlüsselfertig, mit einer klaren Verantwortung
Wir betrachten unsere 380-kV-Umspannwerke als Bestandteile einer kritischen Infrastruktur. Deshalb stehen neben der elektrotechnischen Funktion besonders Redundanz, Ausfallsicherheit, Cybersecurity, normgerechte Dokumentation und ein sicher beherrschbarer Betrieb im Fokus. Die Schutz-, Leit- und Kommunikationstechnik legen wir auf Basis moderner Stationsautomatisierung nach IEC 61850 aus – die Grundlage für interoperable, zukunftssichere und digital integrierte Umspannwerke.
WT wurde bereits mit Projekten zur Errichtung von 380-kV-Umspannwerken beauftragt und baut diesen Geschäftsbereich gezielt weiter aus. Ergänzend bringen unsere Fachexperten ihr Praxiswissen in Fachvorträgen an Hochschulen ein und verbinden so Theorie und reale Projekterfahrung im Bereich moderner Netzinfrastruktur.
Ihr Projektweg
Von der Konzeptphase bis zur Netzintegration
01
Konzept & Anschlusskonzept
Wir entwickeln technisch belastbare Anschlusskonzepte und stimmen sie eng mit Kunden, Übertragungsnetzbetreibern, Planungsbeteiligten und Behörden ab.
02
Engineering & Beschaffung
Detailengineering und Beschaffung der Primär- und Sekundärtechnik, inklusive Genehmigungsunterstützung.
03
Bau & Montage
Baukoordination und Montage der Anlage von der Schaltanlage bis zur Leittechnik.
04
Inbetriebsetzung & Netzintegration
Prüfung, Inbetriebsetzung und Aufschaltung des Umspannwerks auf das Übertragungsnetz.
Netzanbindung
Anbindung an das Übertragungsnetz
Die Anbindung an das Übertragungsnetz ist eine zentrale Voraussetzung für die Integration großer Einspeise- und Speicherleistungen. Wir entwickeln technisch belastbare Anschlusskonzepte für 380-kV-Umspannwerke und stimmen diese eng mit Kunden, Übertragungsnetzbetreibern, Planungsbeteiligten und Behörden ab. Dabei berücksichtigen wir Netzanschlusspunkt, Flächenbedarf, Leitungsführung, Schaltanlagenkonzept, Transformierung, Kurzschlussfestigkeit, Schutzkonzept, Leittechnik und die spätere Betriebsführung.
Unser Ziel ist eine sichere, normgerechte und langfristig erweiterbare Netzanbindung. Dazu betrachten wir das Umspannwerk nicht isoliert, sondern als Bestandteil des übergeordneten Übertragungsnetzes. So entstehen Lösungen, die die technischen Anforderungen des Netzbetreibers, projektspezifische Randbedingungen und spätere Betriebsanforderungen frühzeitig zusammenführen.
Aufbau
Was zu einem 380-kV-Umspannwerk gehört
Die wichtigsten Bausteine im Überblick – von der Primärtechnik bis zur digitalen Stationsautomatisierung.
Transformierung zwischen den Netzebenen sowie die zugehörigen Hochspannungsgeräte.
Leistungsumfang
Aktueller Leistungsumfang 380 kV
Der aktuelle Leistungsumfang im Geschäftsbereich 380 kV umfasst die technische Konzeption, Planung, Projektkoordination und Realisierung von Höchstspannungs-Umspannwerken sowie deren Netzanbindung. Dazu gehören insbesondere Engineering, Genehmigungsunterstützung, Beschaffung, Baukoordination, Montage, Inbetriebsetzung und Netzintegration.
Ein besonderer Schwerpunkt liegt auf der Primär- und Sekundärtechnik. Wir planen und integrieren AIS- und GIS-Schaltanlagen, Leistungstransformatoren, Hochspannungsgeräte, Eigenbedarfsversorgung, Erdungsanlagen, Kabel- und Leitsysteme sowie Schutz-, Leit- und Fernwirktechnik. Die digitale Stationsautomatisierung wird nach IEC 61850 ausgelegt.
Durch die enge Verzahnung von Engineering, Beschaffung, Bau, Montage und Inbetriebsetzung reduzieren wir Schnittstellen und schaffen klare Verantwortlichkeiten. Gleichzeitig berücksichtigen wir die besonderen Anforderungen kritischer Infrastruktur: hohe Verfügbarkeit, Redundanz, robuste Kommunikationswege, Cybersecurity, nachvollziehbare Prüfkonzepte und eine vollständige technische Dokumentation.
Einspeisung
Einspeisung und Netzanschluss
380-kV-Umspannwerke bilden die Schnittstelle zwischen großen Einspeiseanlagen, Batteriespeichern und dem Übertragungsnetz. Sie ermöglichen die sichere Einspeisung hoher Leistungen aus Wind- und Solarparks, Speicherprojekten sowie industriellen Netzanschlüssen und stellen die technische Verbindung zu den übergeordneten Netzebenen her.
Für einen stabilen Netzanschluss betrachten wir alle relevanten Systemanforderungen: Anschlussleistung, Transformierung, Schaltanlagenkonzept, Schutz- und Leittechnik, Blindleistungsfähigkeit, Netzrückwirkungen, Kommunikation mit dem Netzbetreiber und Betriebsführung. Insbesondere bei volatiler Einspeisung aus erneuerbaren Energien sind schnelle Fehlererkennung, selektive Schutzfunktionen und eine zuverlässige Fernüberwachung entscheidend.
Batteriespeicher gewinnen im 380-kV-Umfeld zusätzlich an Bedeutung. Sie können Flexibilität bereitstellen, Netzengpässe reduzieren und Systemdienstleistungen unterstützen. WT integriert Speicherlösungen planerisch und technisch in das Gesamtsystem aus Umspannwerk, Netzanschluss, Leittechnik, Schutzkonzept und Betriebsstrategie.
Gut zu wissen
Häufige Fragen zu 380-kV-Umspannwerken
Ein Anschluss an das 380-kV-Höchstspannungsnetz kommt insbesondere für große Wind- und Solarparks, Batteriespeicher sowie energieintensive Industrieprojekte infrage. Ob ein Anschluss an das 110-kV-Hochspannungsverteilnetz oder das 380-kV-Übertragungsnetz erforderlich ist, hängt von der geplanten Anschlussleistung, den verfügbaren Netzkapazitäten und den technischen Anforderungen ab. Der zuständige Netzbetreiber prüft den geeigneten Netzverknüpfungspunkt. WT Energiesysteme entwickelt auf dieser Grundlage das passende Netzanschlusskonzept.
Ihr Ansprechpartner
Sprechen Sie mit uns über Ihr 380-kV-Projekt
Je früher wir eingebunden sind, desto planbarer wird Ihre Netzanbindung. Lassen Sie uns Ihr Vorhaben gemeinsam durchgehen.
Henriko Peplow
Geschäftsbereichsleiter 380 kV
